一、DD-1/50接地繼電器的觸點容量

電壓不大于250V,電流不大于0.5A時,繼電器觸點斷開容量在直流有感負荷電路中間常數為5±0.75ms)為20W,在交流回路中為100VA。

二、DD-1/50接地繼電器的介質強度

繼電器電路與外殼金屬之間的絕緣應耐受交流50Hz,電壓2000V歷時1min的試驗而無擊穿或閃絡現象。

三、DD-1/50接地繼電器的技術參數

1.整定范圍：12.5~50mA

2.額定電流:100mA、頻率50Hz。

3.整定刻度誤差:不大于±6%。

4.動作值變差:不大于6%。

5.返回系數:不小于0.5。

6.功率消耗:在最小整定電流時不大于0.015VA。

7.動作時間:在1.2信整定電流時,動作時間不大于0.3s; 3倍整定電流時,動作時間不大于0.1s。

四、DD-1/50接地繼電器的接線圖

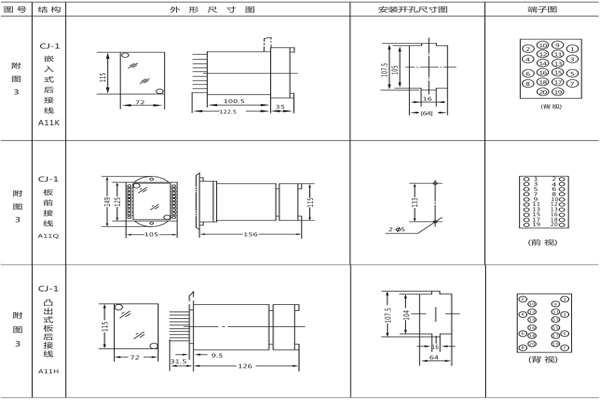

五、DD-1/50接地繼電器的開孔尺寸

DD-1采用A11殼體，如圖所示
