一、JS-G10時間繼電器 概述

JS-G10端子排靜態時間繼電器采用英晶震蕩器和大規模CMOS集成專用電路，其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力系統繼電器保護縮短主保護和后備保護時間差提供保證,且整定范圍更大，極差更小，直觀方便，從0.02s到999h范圍內都可以任意整定，均能保證精度，無須效驗。主要用于各種保護和自動控制線路中，使控制元件的動作得到可靠的延時。

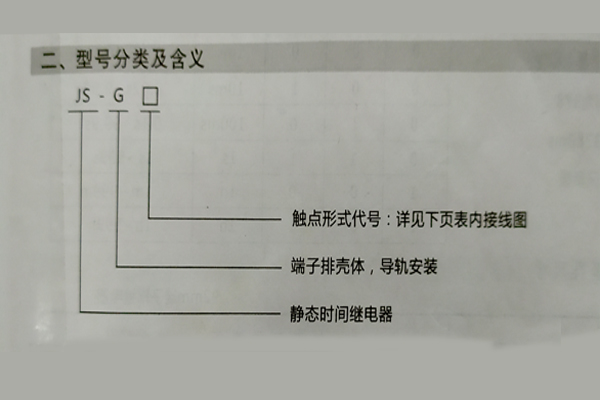

二、JS-G10時間繼電器命名及含義

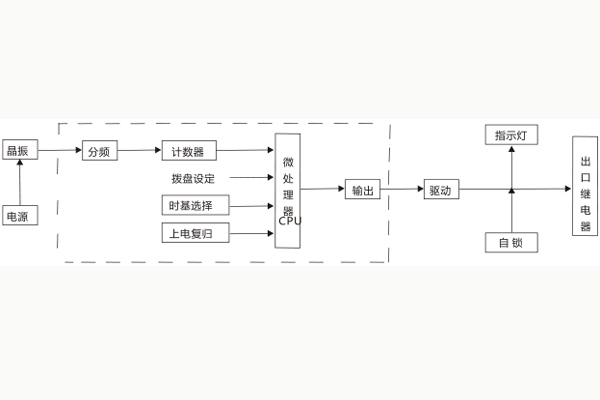

三、JS-G10時間繼電器工作原理

JS-G10端子排靜態時間繼電器采用大規模CMOS專用集成電路。上電瞬間，晶振起振，CPU復位，從零開始正向計數，同時讀取拔盤的設定值的時基常數；當計數值與設定值同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動，當電源消失，出口繼電器則返回。

四、JS-G10時間繼電器主要技術參數

延時范圍和極差：延時范圍：0.02s~999h可選；

延時整定誤差：繼電器在20℃±50℃時，施加額定電壓下，繼電器延時整定誤差（包含一致性）：整定值≤100s時，誤差
≤0.1s；整定值大于100s時，誤差<±0.1%；
返回時間：用切斷電路的方法，使繼電器斷電，繼電器觸點返回不大于20ms；
電源電壓允許變動范圍：電源電壓允許變動范圍為額定電壓的0.8~1.1倍；
觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在電壓不
超過250V，電流不超過2A，功率因數為COSφ=0.4+0.1的交流電路中，斷開容量為250VA。輸出觸點在上述規定的負荷條件下，產
品能可靠動作及返回10萬次。輸出觸點長期允許接通電流為；
介質強度：繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間能承受2000V（有效值），50Hz的交流電壓，歷時
1min試驗無絕緣擊穿或飛弧現象；
絕緣電阻：繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不
小于300MΩ。
電壽命：繼電器觸點接于規格容量的電路負荷中，能可靠動作及返回，電壽命為105次。
機械壽命：繼電器不接負荷能可靠動作及返回，其機械壽命為105次。
功率消耗：在額定電壓下，繼電器功率消耗不大于5W。

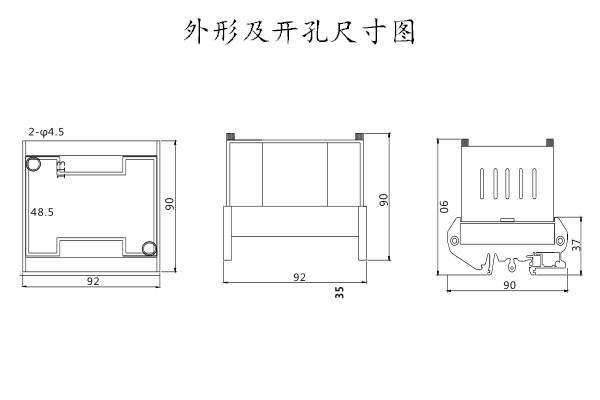

五、JS-G10時間繼電器開孔尺寸級外形

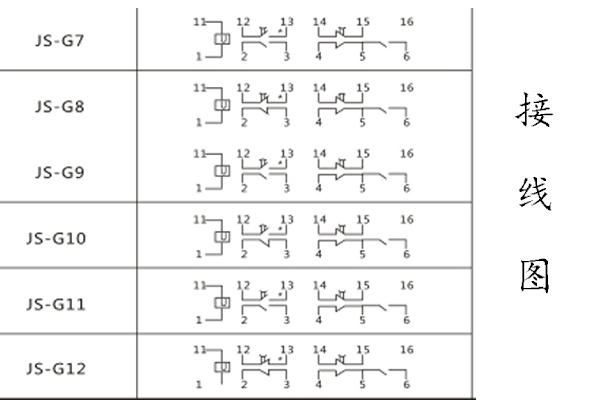

六、JS-G10時間繼電器接線圖
