SS-54時間繼電器結構特點及端子圖-上海上繼科技有限公司

發表時間：2019-07-11 16:39　瀏覽次數：327　〖返回〗

分享到：

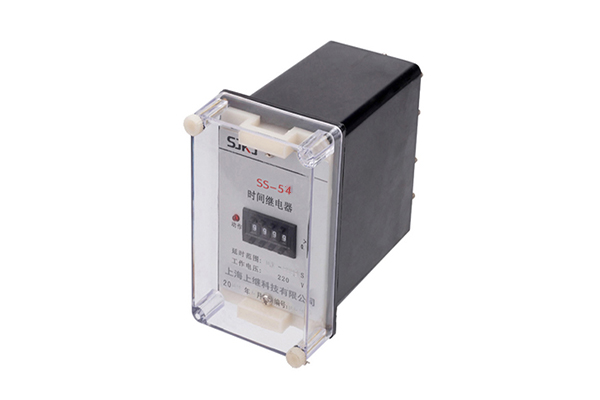

一、SS-54時間繼電器概述

該繼電器使被控元件得到所需的延時

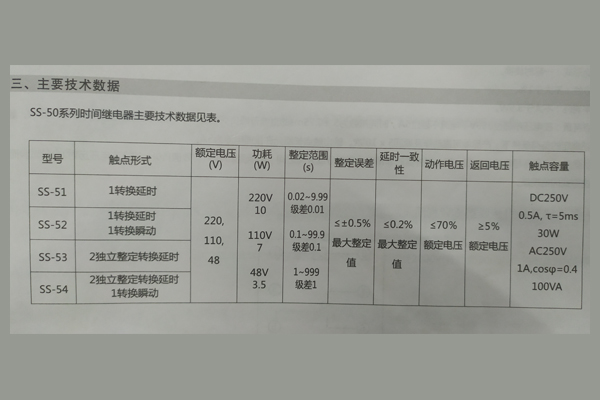

二、SS-54時間繼電器主要技術數據

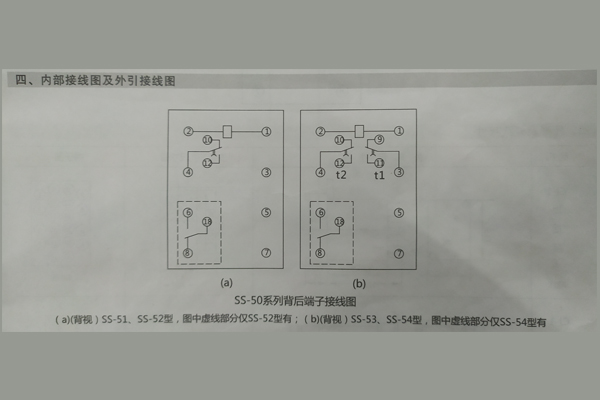

三、SS-54時間繼電器外引接線圖及內部接線圖


四、SS-54時間繼電器結構特點

該繼電器為集成電路式晶振，分頻原理。殼體組件代號：嵌入式后接線結構為A11K,凸出式后接線結構為A11H,凸出式前接線結構為A11Q.

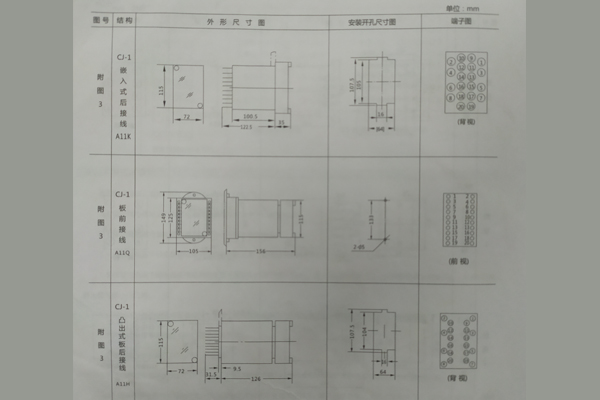

五、SS-54時間繼電器外形及開孔尺寸
