可能大家還都不太清楚高壓開關柜是什么樣的產品，具體的功能是什么，下面我就用一張圖來給大家講解下高壓開關柜在電力傳輸中起到什么作用，我們可以清楚的從下方的圖片上看到，從一開始的發電之后經過中間變電，將電壓大幅度進行提升，從而能夠達到長時間的遠距離輸送電，當電輸送完畢之后，我們可以看到再一次進入變電站，將電壓降低到原來的額度，在配送給高壓開關柜，高壓開關柜在進行電能的分配，從而達到社會上各個領域行業的用電，所以我們明白高壓開關柜就是執行電能分配和對線路進行保護的一款產品。

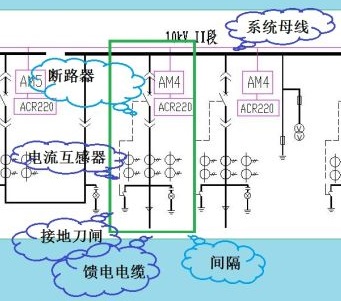

   接下來我用一張圖帶大家了解一下高壓開關柜的系統結線圖，首先我們先來看圖中的綠框，它就是高壓開關柜內部一個個獨立的主回路單元。接下來我們來看圖中斷路器所標識的區域，大家也都知道斷路器的功能是根據系統執行線路的分合操作，對線路進行保護，線路的保護分為過載和短路兩大類別。在斷路器下方一點的也就是電流互感器了，它的功能就是顯示主回路中的電流，方便人進行查看，當然主回路中的電路過大也是通過它轉換為標準電流的。在電流互感器的下方，我們還可以看到接地刀閘，接地刀閘跟高壓開關柜中的斷路器是互鎖形式的，也就是說接地刀閘打開，斷路器就要關閉，反之接地刀閘關系，斷路器就能打開。這也是為了能夠讓斷路器斷開之后，高壓開關柜能夠直接進行接地而設計的。圖中最下方的也就是饋電電纜了，饋電電纜通俗點我們一般稱之為出線電纜了，那它的功能你也應該明白了，就是將高壓開關柜中的電能輸送給電動機。最上方的系統母線也就是起到配電動能，將電能分配給各個饋電電纜，從而讓饋電電纜能夠輸送電能。

   認識了高壓開關柜的產品結構，接下來我們來了解下高壓開光柜在電力行業現在處于一個什么樣的地位。其實我們生活中有很多高壓開關柜，像一些小區，醫院，公司其實都有在使用高壓開關柜，只是我們平時沒有特別注意這一方面，它其實早已經被廣泛應用于社會的各個行業，各個領域了，其實高壓開關柜里面最重要的元件其實就是斷路器了，斷路器是所有組成高壓開關柜元件的核心，斷路器在低壓電器中其實是屬于開關電器的一種，因為開關電器在我們生活中一般都會進行長時間穩定的運行，這將會導致電流不間斷工作，從而會引發內部過熱，所以我們在進行高壓開關柜的時候其實是要設計散熱功能的。
