一、作用

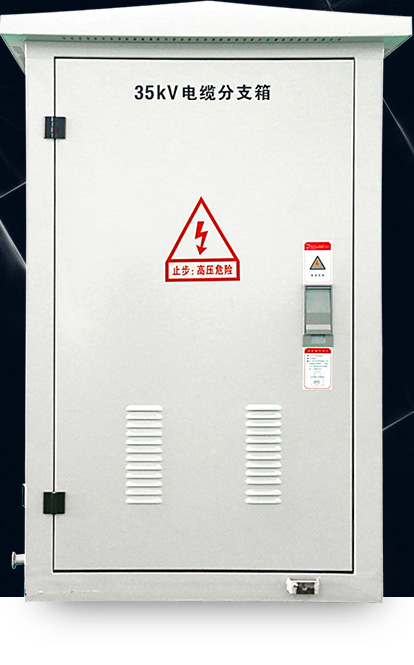

        電纜分支箱主要是為了能夠配合電力網電纜系統當中的電纜用戶分配、線路分支等用途而專門進行設計的新型供電設備。其作用就是當配電網或者是電纜中容量很小的單獨負荷分布較為密集的時候，可以采用電纜分支箱對各個線路當中的電纜每個分支進行相互連接但是該設備不能夠直接的對每個線路進行操作。設備分接的作用是如果在一根行程很遠的電流線路上面擁有許多條小型面積的電纜，這樣很有可能造成大量的電纜使用浪費的現象出現，當情況發生時一般來講就會利用在出現到用電負荷的過程當中，是在主干的大電纜出線然后在塊接近負荷的時候，采用電纜分支箱使用其功能將各個主要線路中電纜平均的分為許多個微型面積的電纜，并且讓該電纜來進行對負荷的接入工作?，F(xiàn)如今這種簡單而有效的連接方式被廣泛的運用到各個城市的電網當中。設備轉接的作用是比如在一根行程距離較為長遠的電流線路上面，因電纜長度的不夠而導致整體線路不能完整的鋪設無法滿足要求的情況下，這時就要采用電纜分支箱當中的轉接或者是接頭功能一般而言在線路鋪設距離較為短的時候都會使用接頭，要是在距離很長的時候打個比方如1000米以上的線路中就要是在其各個規定行程利用多接頭進行連接，為了能夠讓整體線路更為安全的輸送用電會在當中考慮使用轉接功能。

二、操作

        當打開電纜分支箱箱體前門的時候可以很方便的對內部各項開關進行操作，并且會在前門的內部安裝設置一個方便觀察的窗口以及高壓帶電的顯示裝置，在整個箱體的兩側分別是設計成進線口與出線口，兩者中間是需要用隔離板隔離開來的，而且在進出線的位置可以額外安裝環氧插板進行隔離，還能在箱體后面的門板上半?yún)^(qū)域的進線端加裝封隔板，這樣的設計可以方便在達到進線電纜帶電的情況下，工作人員可于出線端進行相關的檢查維修或者是日常維護等操作。在設備的內部安裝了各種保護開關，并且在前后的門板之間都裝置的聯鎖機構，因?yàn)檫@樣才可以保證開關之間的轉軸聯鎖的時候，增加設有機構件的聯鎖功能才不會出現因?yàn)槿斯げ僮魇д`而導致設備的損壞出現。在操作分支箱內部負荷開關合閘的時候其它開關的操作孔是處于被關閉的狀態不可以進行使用，那么在負荷開關分閘的時候其中的隔離開關的操作孔會露出可以進行分合閘的操作。當電纜分支箱中的隔離開關執行分閘動作時，其它開關的操作孔的處于關閉狀態不能夠?qū)ζ渥龀龊祥l操作，且隔離插板會在插入到開關的明顯斷口中去，接地開關的操作孔就會顯示出來表明可以進行分合閘動作等操作。
