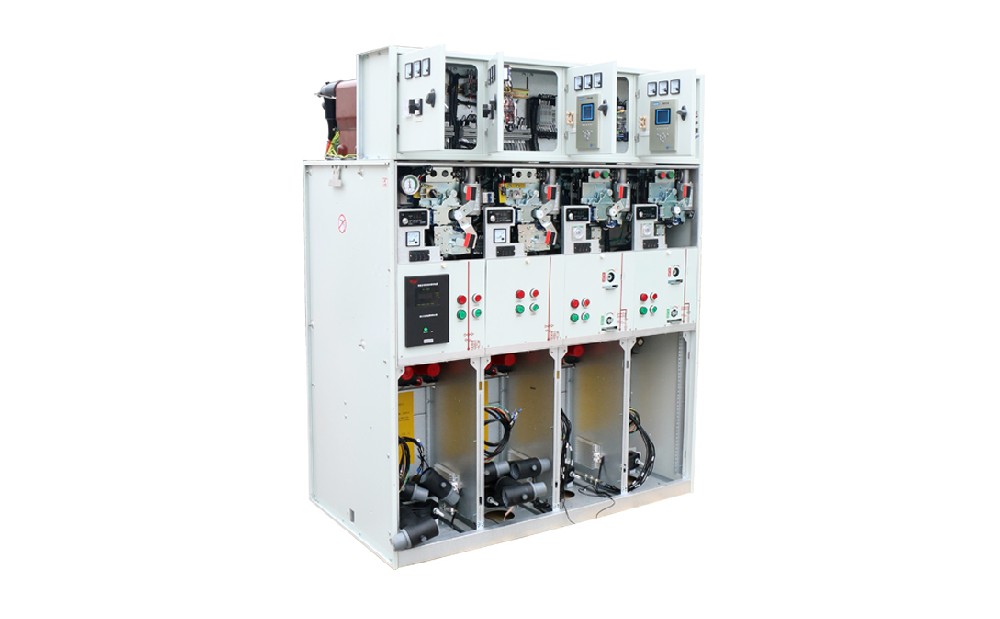

充氣柜的組成通常來說有四個部分，分別包括了開關室、斷路器室、操作機構室和電纜線室也就是我們所說的支撐架，這四個部分相輔相成，密不可分，并且缺一不可，共同維護著充氣柜的日常運作。

首先，我們可以看到開關室的組成又包括了被金屬材料外殼密封著的各個作用控制回路（包含接地裝置開關和能夠負荷高壓的開關）以及一些母線槽，這些母線是纏繞在控制回路間的。金屬材料外殼的蓋板采用了直徑為3mm冷軋板（或不容易生銹的厚鋼板）通過電焊牢牢連接而成。每個作用控制回路之中又都包含著一個能夠負載高壓的開關和接地裝置開關。其次，我們再深入觀察，會發現負載高壓的開關的是由垂直健身活動的動式斷路器系統軟件配合著位于下腹板端的靜觸頭共同構成的。當開關重合閘這種情況出現的時候，動式斷路器就會自動向下移動，此時負荷高壓的開關能夠借此接通。其次我們縱觀來看，接地裝置開關也由兩個部分組成，即動觸刀和靜觸刀。這兩把“刀”能夠使得接地裝置開關在彈簧健身活動的整個過程中快速接通。最后，開關室最上方和最后面各有4個方形的孔洞，這四個工藝孔是用來進行機械加工的。值得注意的是環網柜背面設有觀測窗，能夠令我們觀測到接地裝置開關的實際運作狀況，也就是其“分”和“合”的兩個部位。一般來說，環網柜后背都會裝有防爆裝置，這是為了實際工業生產中的操作安全考慮而配置的。

在我們的日常生產活動中，高壓負荷開關常常會采用氣頂內吹樣式的機關，這是因為這種結構的滅弧能力強，并且不容易傷害到兩色和對地絕緣層。動觸頭和靜觸頭都包含電弧斷路器，使得分斷頻率和次數都有了大大的提高。安裝在環網柜內的高壓負荷開關是充氣式的，具有無油污、無毒的優良特性；設置的手動的或電動的實際操作機構都是扭簧儲能技藝機構，結構十分簡練，也就使得人們操作起來的難度不高，方便了我們的使用。
