速度繼電器（轉速繼電器）又稱反接制動繼電器。它的主要結構是由轉子、定子及觸點三部分組成。速度繼電器主要用于三相異步電動機反接制動的控制電路中，它的任務是當三相電源的相序改變以后，產生與實際轉子轉動方向相反的旋轉磁場，從而產生制動力矩。因此，使電動機在制動狀態下迅速降低速度。在電機轉速接近零時立即發出信號，切斷電源使之停車（否則電動機開始反方向起動）。

　　由于繼電器工作時是與電動機同軸的，不論電動機正轉或反轉，電器的兩個常開觸點，就有一個閉合，準備實行電動機的制動。一旦開始制動時，由控制系統的聯鎖觸點和速度繼電器的備用的閉合觸點，形成一個電動機相序反接（俗稱倒相）電路，使電動機在反接制動下停車。而當電動機的轉速接近零時，速度繼電器的制動常開觸點分?jǐn)?，從而切斷電源，使電?dòng)機制動狀態結束。

　　速度繼電器因他的性能，可以用來監測船舶、火車的內燃機引擎，以及氣體、水和風力渦輪機，還可以用于造紙業、箔的生產和紡織業生產上。在船用柴油機以及很多柴油發電機組的應用中，速度繼電器作為一個二次安全回路，當緊急情況產生時，迅速關閉引擎。

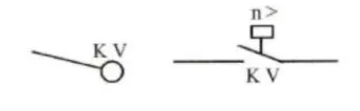

　　速度繼電器圖形符號

　　速度繼電器用來感受轉速。它的感受部分主要包括轉子和定子兩大部分，執行機構是觸頭系統。當被控電機轉動時，帶動繼電器轉子以同樣速度旋轉而產生電磁轉矩，使定子克服外界反作用力轉動一定角度，轉速越高角度越大。當轉速高于設定值時，速度繼電器的觸點發生動作，當速度小于這一設定值時，觸點又復原。速度繼電器常用于電機的降壓起動和反接制動，其圖文符號如圖所示。
