繼電器作為一種常用的控制組件，可以用較小的電流來控制較大的電流，用低電壓來控制高電壓，用直流電來控制交流電，并可實現控制電路與被控制電路的隔離，在自動控制、遙控、保護電路等方面得到廣泛的應用。傳統的電磁繼電器是利用輸入電路內電路在電磁鐵鐵芯與銜鐵間產生的吸力作用而工作的一種電氣繼電器，這種繼電器體積大、動作慢、可靠性和壽命很有限。隨著電子電器向小型化、微型化方向發展，對繼電器提出了新的要求，干簧繼電器作為一種新型繼電器，在很多方面可滿足這種發展的需要。

　　把干簧管放在線圈里，便可以得到一個干簧管繼電器。

　　干簧管繼電器有兩種類型：一種是本身具有通電線圈的，另外一種是外帶永磁鐵的干簧管繼電器。它們的檢測方法如下：

　　1.有線圈的干簧管繼電器觸點的檢測

　　干簧管繼電器的常開觸點H型和轉換觸點Z輛重型，下圖為Z型的檢測示意圖。

來百度APP暢享高清圖片

　　選用萬用表的RX1檔，將表筆分別接在常閉接觸點的兩個引出腳上，阻值為OΩ。然后用表筆接觸常開觸點的引腳，它的阻值應該是無窮大（∞ ），再給繼電器的線圈加上改元件的額定電壓，通電線圈產生的磁場使常開的舌簧片磁化，將常閉觸點轉為開路，將常開觸點轉為閉合。此時原常閉觸點電阻值應變?yōu)闊o窮大，常開觸點的電阻值則變?yōu)镺Ω，與通電前的阻值情況相反，說明該Z型繼電器良好，若萬用表有一定阻值或無指示，則說明該繼電器有故障。

　　2.永久磁鐵干簧管繼電器觸點的檢測

　　將萬用表置于RX1檔，使永久磁鐵原理干簧管，再用萬用表的兩支表筆分別接觸干簧管（H）的兩個引腳，此時表的指示值應為無窮大，然后將永磁鐵平行移近干簧管，在移至相聚6-10mm時，萬用表的指示值變?yōu)?歐姆，說明該H型永磁干簧管的觸點良好。用上述方法同樣可檢測Z型繼電器。測試的時候，若萬用表的只是有一定陰值或者無指示，則表明繼電器的簧片有故障，可能是接觸不好或者是磁化不良等原因。

　　3.干簧管繼電器線圈直流電阻檢測

　　干簧管繼電器的型號不同，線圈的直流電阻也是不同的，通過檢測線圈的直流電阻，可以判斷繼電器是否正常。下面是市面上某種干簧管繼電器（JAC-4）檢測的方法和圖片：

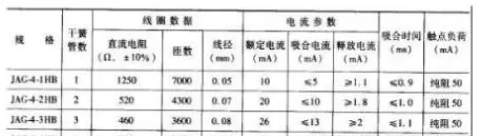

　　接線圈工作電壓不同，JAC-4干簧管繼電器分為A（6V）M，B（12V），C（24V）三大類：觸點形式不同，分類H型（動合式，即常開式）和Z型（轉換式）。下圖為JAC-4干簧管繼電器的參數圖：

　　由上圖參數可知，雖同為JAC-4型的繼電器，但因其內置的干簧管數目不同，線圈的直流電阻值，額定電流以及吸合電流都是不一樣的。用萬用表測量線圈的直流電阻時，將萬用表調至R*100檔，量表筆分別接到線圈的兩個引腳上面（如下圖），JAC-4-1HB型繼電器線圈的直流電阻因為125Ω，JAC-4-4HB繼電器的線圈電阻應為270Ω，因線圈的電阻有±10％的誤差，加上萬用表的測量誤差，如測得的陰值與標稱值基本接近，則測得的阻值為無窮大，則表明線圈開路；若測得的阻值與標稱值相差很大，這說明線圈內部有問題，一般都是接觸不良，和局部短路的原因。
