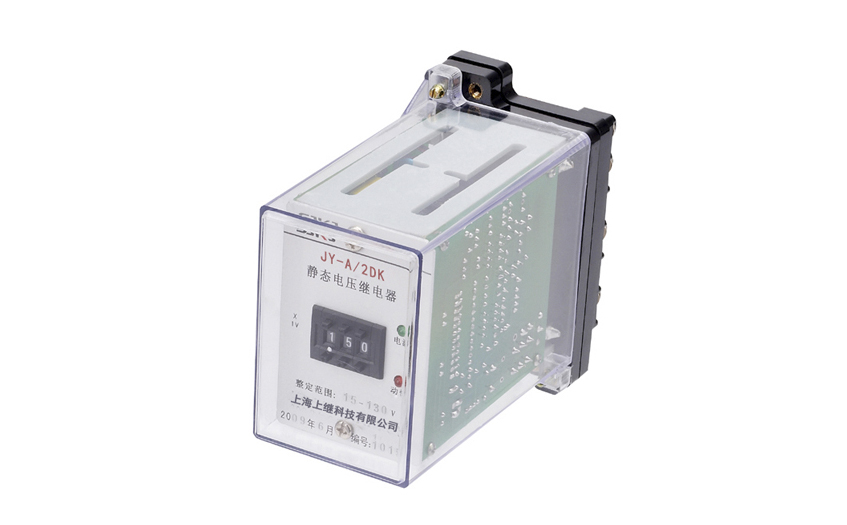

一、JY-A/2DK無輔源電壓繼電器的用途

JY-A/2DK無輔源電壓繼電器不需輔助電源繼電器用于發電機、變壓器、輸變電線路的繼電保護裝置中，作為過電壓保護或低電壓閉鎖啟動元件。 本繼電器為集成電器型，采用三位撥碼開關整定電壓值直觀方便精度高、功耗小、無抖動、動作快、返回系數高。完全可代替DJ-100、 DY-20C、DY-30電磁型電壓繼電器，還增加了SJ-4新型殼體，35mm標準導軌安裝，外形緊湊，安裝方便等優點。

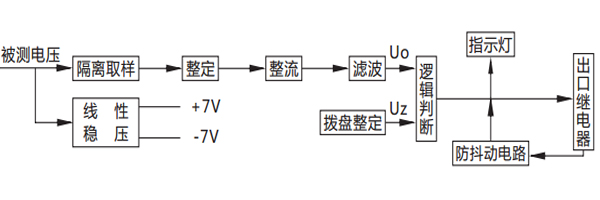

二、JY-A/2DK無輔源電壓繼電器的原理

被測電壓經過隔離取樣后,得到與被測電壓成比例的取樣電壓Ui、Ui經撥盤整定，再進行整流濾波，得到直流Uo，邏輯回路將Uo 與門坎電壓Uz進行比較。若Uo＜Uz，則出口繼電器不動作；若Uo＞Uz，則出口繼電器動作。欠電壓在欠電壓狀態下動作指示燈發光 過電壓在過電壓狀態下動作指示燈發光。

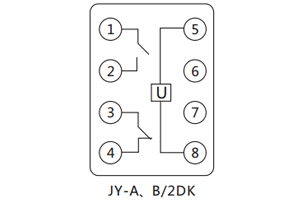

三、JY-A/2DK無輔源電壓繼電器的接線圖

四、JY-A/2DK無輔源電壓繼電器的絕緣性能

a. 絕緣電阻不小于300MΩ。

b. 介質強度

繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間，能承受2kV（有效值）、50Hz的交流電壓歷時1min的試驗，而無絕緣擊穿或閃絡現象。

五、JY-A/2DK無輔源電壓繼電器的結構

電壓繼電器分為凸出式固定結構，凸出式插拔式結構，嵌入式插拔結構等，并有透明的塑料外罩，可以觀察繼電器的整定值和規格等。

電壓繼電器磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定范圍變化一倍。

電壓繼電器銘牌的刻度值及額定值對于電流繼電器是線圈串聯時的電流(以A為單位)，對于電壓繼電器是線圈并聯時的電壓(以V為單位)。轉動刻度盤上的指針，以改變游絲的反作用力矩從而可以改變繼電器的動作值。
