一、RXMA2(DZ-655)中間繼電器繼電器開孔尺寸

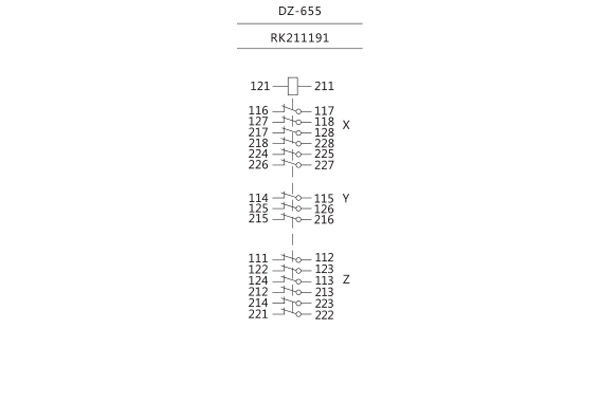

二、RXMA2(DZ-655)中間繼電器繼電器接線圖

2. 1觸點形式及特點

三、RXMA2(DZ-655)中間繼電器繼電器動作原理

RXMA2(DZ-655)中間繼電器為電磁拍合式結構,由電磁系統,接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場吸合吸片,由吸片帶動簧片使觸點回路轉換。觸采用雙觸點接觸 ,具有接觸電阻小,接觸可靠、斷開容量大等優點。吸片設計時慣量很小,所以該繼電器能耐受一定量的沖擊及振動,并能耐受地震波的沖擊。繼電器外殼采用引進的Combiflex凸出式模數化插入結構。
