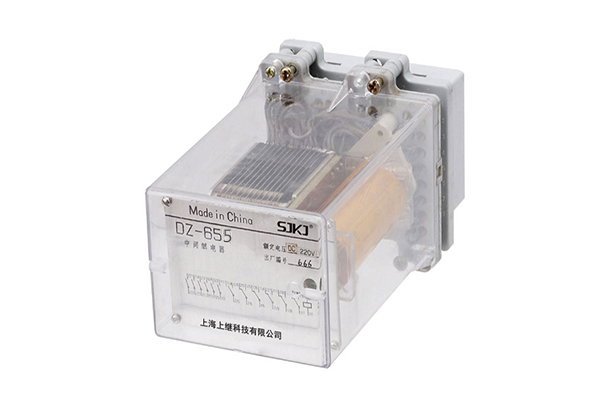

一、RXMA2(DZ-655)中間繼電器繼電器特點

1.1提供多至15付動合或動斷以及轉換觸點,可筒化繼電保護及自動化控制方案,結構緊法;不必通過兩個或多個繼電器的串聯或并聯來增加觸點數量。

1.2 通過罩殼上的小孔拔動行鐵可以試驗觸點動作情況。

1.3線圈激勵為直流

二、RXMA2(DZ-655)中間繼電器繼電器技術數據

2.1動作電壓:<70%額定電壓。

2.2返回電壓: >5%額定電壓。

2.3線圈功耗:<6W。

2.4觸點長期允許通過5A電流;當通過電流的時間<200ms時,允許通過90A電流;當通過電流的時間為1s時,,允許通過50A電流。

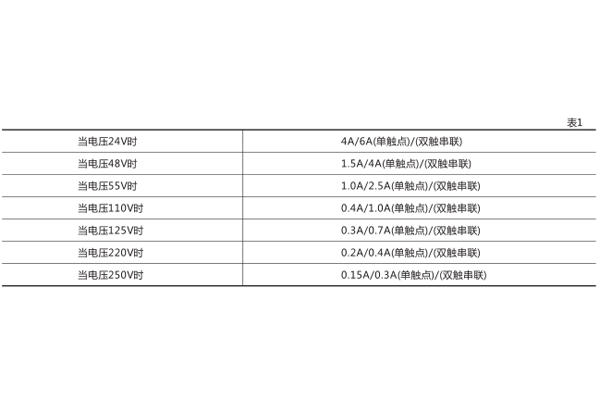

2.5觸點斷開能力: AC 250V時為5A(功率因數>0.4) , 250VA。

             DC: 250V2A L/R=40ms時, 45W。

2.6絕緣耐壓: 50Hz, lmin, 2kV。

2.7沖擊電壓: 5kV。

2.8能承受5-15Hz中等震級的地震波沖擊。

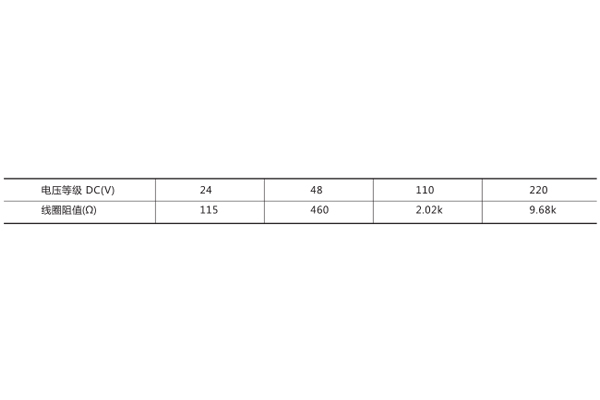

2.9額定電壓及線圈阻值。

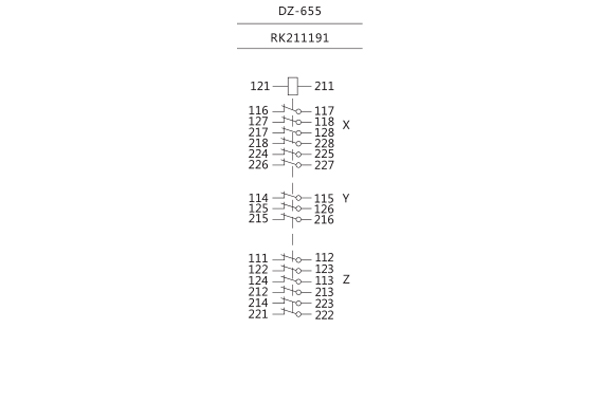

三、RXMA2(DZ-655)中間繼電器繼電器接線圖

3. 1觸點形式及特點
