一、RXSF1型雙掉牌信號繼電器用途

RXSF1雙掉牌信號繼電器用于電力系統二次回路及工業自動化控制回路中 , 作故障指示及報警之用 。

二、RXSF1型雙掉牌信號繼電器技術參數

2.1動作值:電壓型≤70%額定電壓;電流型為90%額定電流。

2.2返回值: >2%額定電壓或電流。

2.3動作時間:電壓型30ms,電流型2倍額定電流時為15ms。

2.4線圈功耗:電壓型<1.5W,電流型<0.2W。

2.5電流型線國能長期通入250%額定電流。

2.6流型動作掉牌的最短脈沖時間為50ms。

2.7觸點能力與RXMA1型相同。

2.8絕緣耐壓: 50Hz, lmin, 2kV。

2.9沖擊電壓: 5kV。

2.10能承受5-15Hz中等震級的地震波沖擊

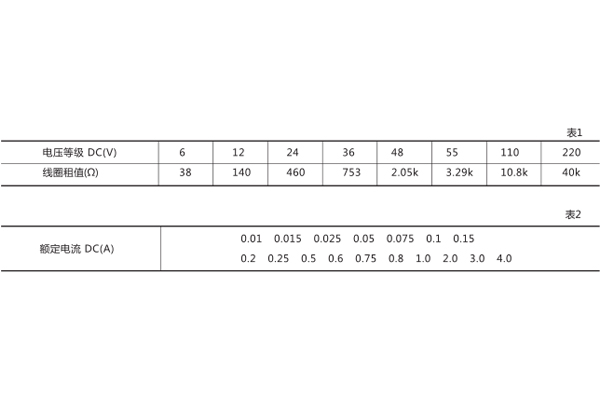

2.11額定電壓、額定電流及線圈阻值。

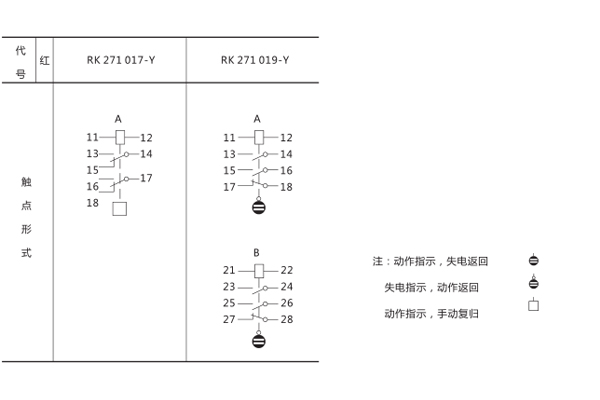

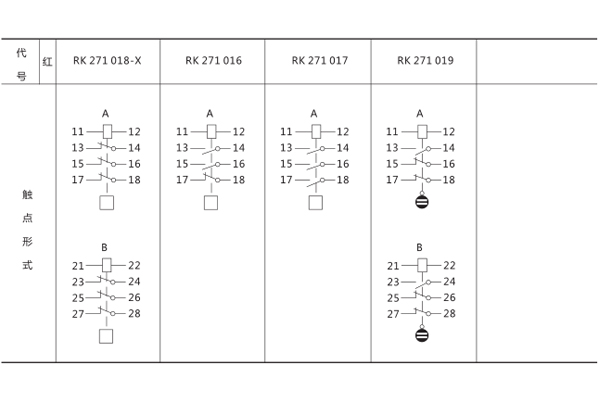

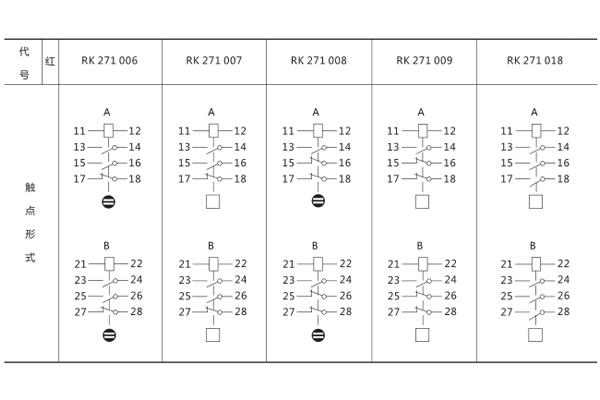

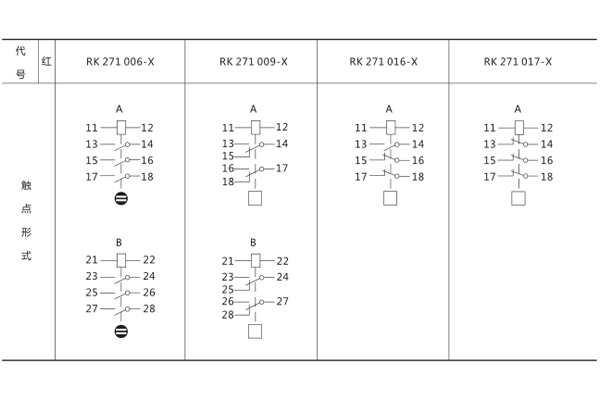

2.12觸點形式及代號

三、RXSF1型雙掉牌信號繼電器特點

3.1繼電器體積小,在最小的安裝外殼內裝有二個獨立的信號繼電器。

3.2信號牌顯示清晰,每一個繼電器有三付觸點。

3.3繼電器上的能牌可以脫卸,因此可印上所需的文字。

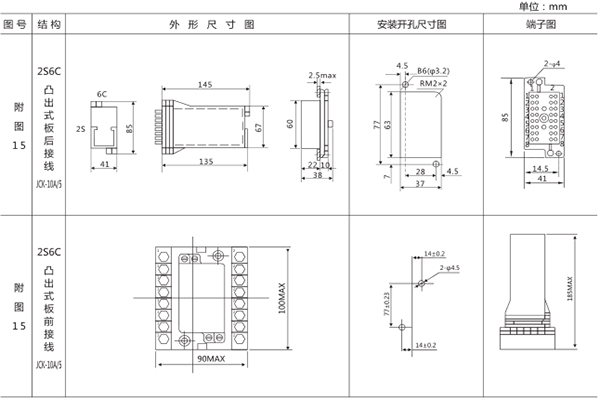

四、RXSF1型雙掉牌信號繼電器安裝尺寸
