一、JCH-1靜態重合閘繼電器使用指南

1、繼電器應用中應注意以下事項:

a、重合閘試驗燈,因?yàn)殡娏鞔笮?重合閘出口部分無法白保持,所以應在試驗燈上并聯一個電阻,使回路電流大于0.25A。下

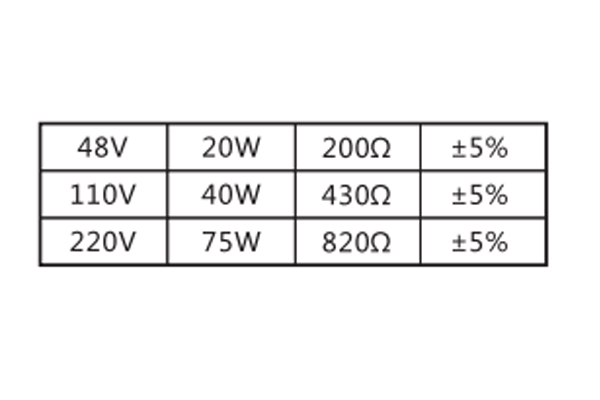

列電阻規格作為參考:

b、低周減載裝置要閉鎖重合閘,只需把低周出口接點并接在"放電"端與負極間。

c、放電回路對負電源間絕緣必須良好。

2、檢驗項目:

a、測最短可靠動作充電時間,應在15~25s間。

b、測動作延時,可按圖2接線試驗。每動作一次應斷開一下合閘回路,以解除自保持。

c、部分檢驗條例要做的各種連同斷路器的傳動試驗 。

二、JCH-1靜態重合閘繼電器技術參數及接線圖

1、合閘電流: 0.25A~2.5A范圍內通用, 80%的最小合閘電流(0.2A)時合閘回路應能自保持。合閘回路允許2倍額定電流接通

10分鐘。

2、啟動延時范圍:0.1~9.9s,級差0.1s。

3、延時精度: 0.1~9.9s時,誤差≤±(0.1%+15ms)。

4、再次重合閘的充電時間: 15~25s(80%-110%額定電壓內) ,如應用于彈黃儲能操作機構斷路器,可提供25~35s的產品,訂貨時需注明。

5、合閘脈沖寬度: 100~120ms。

6、功率消耗:

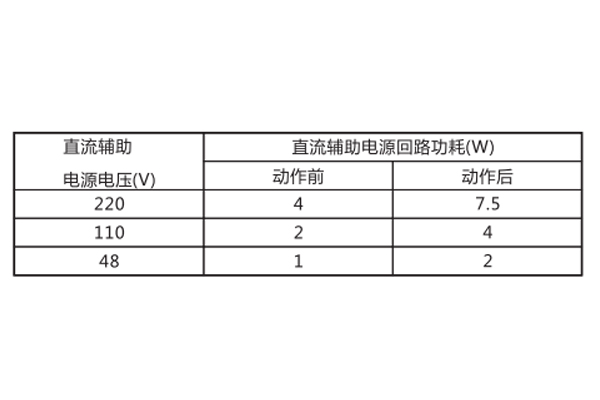

a、工作電源回路見下表

b、啟動回路:合閘電流為2.5A時,不大于3W。

三、JCH-1靜態重合閘繼電器工作原理

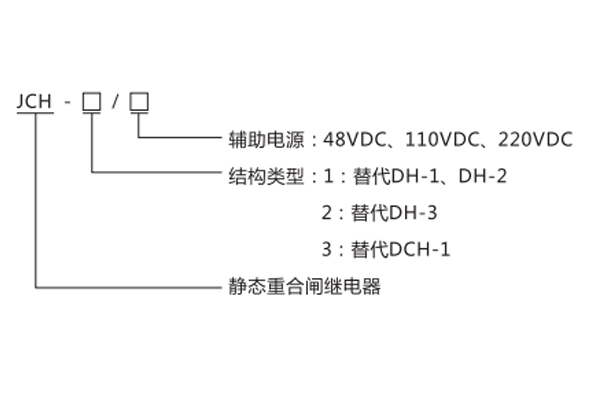

1、型號命名的含義

2、工作原理

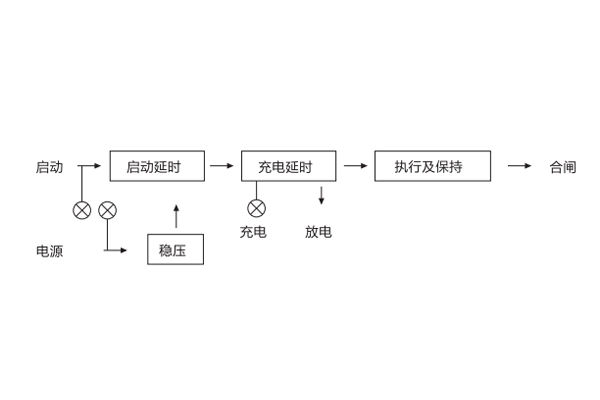

繼電器由穩壓、延時、計數、執行及保持部分組成(見圖1)。裝有三只發光二極管,監視電源、充電和啟動是否完好,正常時二只發光二極管亮,啟動發光二極管不亮。當加入電源或自動重合閘后經15-25s充電延時部分充好電,準備好工作。一旦斷路器故障跳閘,啟動回路有信號輸入,經整定延時后,有信號輸出,因充電延時部分已充好電,所以執行部分工作,即發出合閘脈沖并自保持,直到斷路器合閘后,合閘回路的斷路器輔助觸點斷開,解除自保持。在此過程中,延時部分復位清零。如為瞬時性故障,經15-25s后充電延時部分再次充好電,準備好下一次動作,如為永久性故障,自動重合閘后,保護裝置將斷路器再次跳閘,啟動回路又有信號輸入, 但由于充電延時部分還未充好電,執行及保持部分不工作,只要啟動信號存在,充電延時部分就一直處于放電狀態,充不上電,保證可靠不重合第二次。如要閉鎖合閘 ,例如手動分閘或低周減載動作,接通放電回路,這時充電延時回路和啟動延時回路被閉鎖,就能可靠閉鎖重合閘不工作。

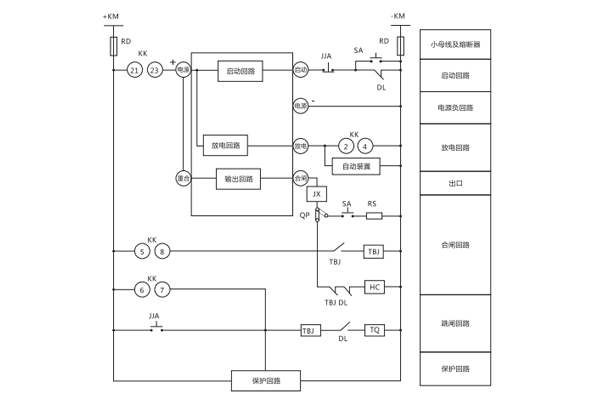

3、本繼電器外引腳功能（圖三）
