1概述

JZS-3型延時中間繼電器(以下簡稱產品)，主要用于交直流操作的繼電保護和自動化裝置中，作為上電瞬時動作、斷電延時返回的時間元件。產品采用CMOS集成電路構成邏輯延時電路，使產品的整定時間更為精確。

2 主要功能及特點

a.產品采用晶體振蕩和CMOS計數器，因此延時精度高;

b.產品采用8421碼數字撥盤開關，延時整定方便直觀;

C.延時整定范圍寬，便于與保護配合。

3 技術數據

3.1額定參數。額定電壓: 交流380V、220V、110V、48V。直流220V、110V、48V。

3.2 動作電壓: 產品的動作電壓不大于85% 額定電壓。

3.3 返回電壓: 產品的返回電壓不小于10% 額定電壓。

3.4 整定時間及準確度

a.整定范圍: 0.02s~9.99s;

b.在基準條件下，任一整定值的平均誤差不超過土(0.1%整定值+12ms)。

C.在基準條件下，任一整定值的延時一致性誤差不超過土(0.1%整定值+12ms)。

3.5 功率消耗

產品在交流額定電壓下的功率消耗不超過5VA,在直流額定電壓下的功率消耗不超過6W。

3.6 觸點性能

在電壓不大于250V,電流不大于1A,時間常數為(5±0.75)ms的直流有感負荷電路中，斷開容量為30W,在電壓不大于250V,電流不大于1A(功率因素為0.4±0.1)的交流電路中，觸點斷開容量為150VA。

3.7 壽命: 電壽命10⁴,機械壽命10⁵。

3.8 絕緣電阻應不小于300MΩ。

3.9 介質強度: 耐受2kV、50HZ、歷時1min交流實驗電壓無擊穿或閃絡現象; 耐受5kV 沖擊電壓無絕緣損壞現象。

4 產品結構

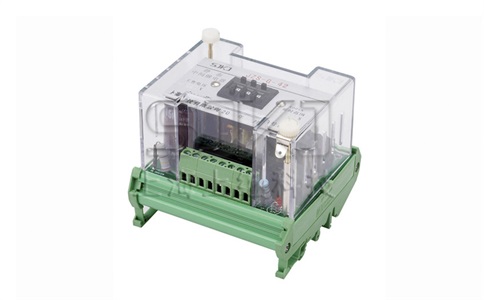

產品采用A11標準殼體，前蓋材料為透明的有機玻璃，可清楚地觀察到產品的動作準備情況以及整定值; 卸下前蓋，可方便地進行整定; 拔出機芯，可方便地進行維護。

產品外形尺寸，安裝開孔尺寸見附圖，產品可實現嵌人式安裝(后接線)、凸出式安裝(前接線或后接線) 及拼裝(后接線)。

5 產品使用說明

整定方法：產品延時值由面板上的三位數碼撥盤整定。整定值為三位數值m與延時級差10ms的乘積。

a.延時計算公式:t=10xm+10式中: t——延時時間,m——撥盤數值

b.由上式可得:m=(t-10) /10       m即為應整定的撥盤數值。

例如:要求重合閘時間為0.5S 即500ms 時,則m=(500-10)/10=49在撥盤整定時，撥于049。

6 調試檢查說明

6.1檢查接線示意圖見圖3。

6.2 延時準確度檢查

將撥盤整定于最小整定值，把開關K合上，等待一分鐘左右，再將開關K斷開，測試延時值，依此測試10 次，以確定其平均誤差和一致性誤差。若準確度超差，則應檢查數碼撥盤及其連線。

6.3 各整定值檢查

將數碼撥盤分別整定于111、222、333、444、555、666、777、888、999 檢查延時值，試驗方法同6.2。若延時不正確，則應檢查數碼撥盤及其連線。

7 供應成套性

a.合格證明書一份;

b.使用說明書一份(同一訂戶的一批訂貨供應一份);

C.合同規定應提供的備品備件;

d.安裝接線的成套零件。

8 訂貨須知

a.產品型號、名稱及安裝方式;

b.產品的額定電壓;

c.訂貨數量、交貨地址。
