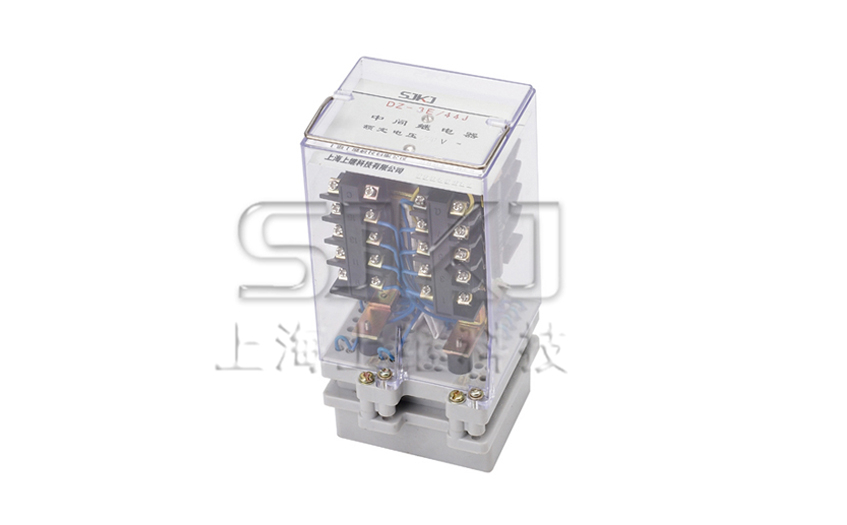

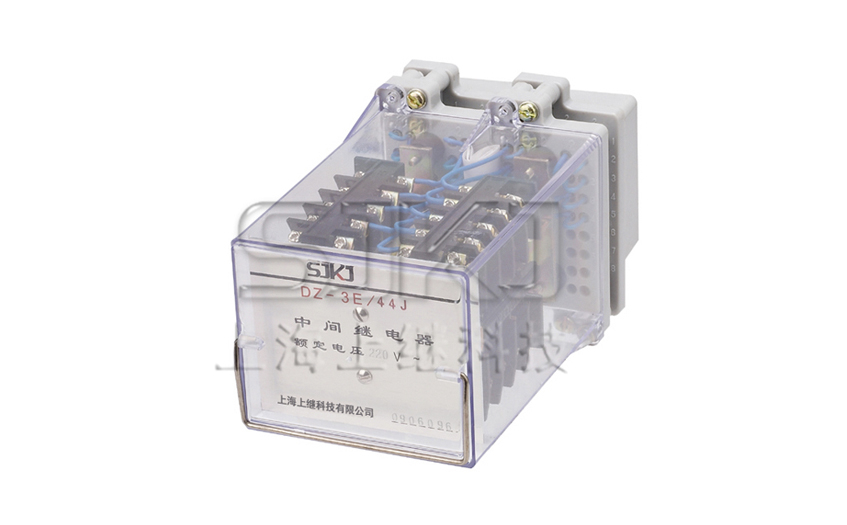

DZ-3E/80(J)中間繼電器_DZ-3E/80(J)繼電器_工作原理

中間繼電器系列
  • DZ-3E/80(J)中間繼電器應用范圍


    DZ-3E/80(J)中間繼電器是一種電磁型螺管式多觸點交、直流輔助繼電器。用于繼電保護與自動控制系統中,以增加觸點的數量及容量。 DZ-3E型用于直流回路, DZ-3E/J型用于交流回路。


  • DZ-3E/80(J)中間繼電器主要技術參數


    額定電壓:AC220V、110V、48V、24V;DC220V、110V、48V、24V。

    接點形式: 8動合; 6動合2動斷; 4動合4動斷; 2動合6動斷; 8動斷; 7動合1動斷; 10動合4動斷; 4動合10動斷; 7動合7動斷。

    動作值:直流繼電器動作電壓不大于70%額定電壓;交流繼電器動作電壓不大于85%額定電壓。

    動作時間:不大于50ms。

    功率消耗:不大于11W。

    DZ-3E/80(J)中間繼電器主要技術參數

    觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

    介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。



    DZ-3E/80(J)中間繼電器內部接線圖及外引接線圖


    DZ-3E/80(J)中間繼電器內部接線圖及外引接線圖


  • DZ-3E/80(J)中間繼電器外形及開孔尺寸


    DZ-3E/80(J)中間繼電器外形及開孔尺寸
