一、JCJ-B沖擊繼電器的設計特點

本繼電器采用進口集成電路等電子元器件構成,具有靈敏度高、功耗小、性能穩定,即可以啟動普通型白熾燈,也可以啟動LED型節能信號燈 ,外部接線與老型電磁式產品基本相同,減少了現場安裝工作量等優點, 是目前電力系統中***的更新?lián)Q代產品 。

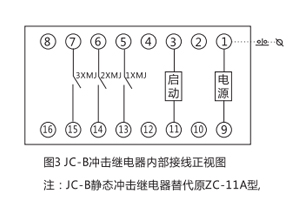

二、JCJ-B沖擊繼電器的接線圖

三、JCJ-B沖擊繼電器的原理

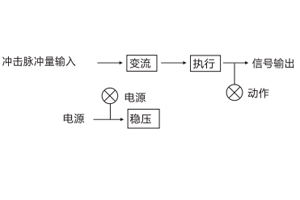

繼電器由電源穩壓、變流取樣、執行動作等部分組成( 見圖1) ,產品內部裝有二只發光二極管來監視電源和執行狀況,當加入輔助電源后一旦啟動回路中有信號輸入,電流脈沖信號經過變流取樣后,使執行部分工作并輸出信號動作。當啟動信號源一直存在/不存在的情況下繼電器一直處于保持動作狀態,當輔助電源消失繼電器便自動復歸。即使再突加輔助電源繼電器也不會動作。

四、JCJ-B沖擊繼電器的用途

JCJ-B靜態交流沖擊繼電器在輸配電線路中應用于交流操作繼電保護及自動控制裝置中作為集中信號之用。該產品克服了原電磁式?jīng)_擊繼電器動作后再次動作有一定動作間隔時間缺點、該產品采用集成電路原理,具有精度高,工作可靠等優點，而且無需加FZ-5外附電阻 , 完全可替代老型號ZC-11沖擊繼電器。

五、JCJ-B沖擊繼電器的技術指標

1、最小沖擊動作電流: 0.2A

2、**沖擊動作電流: 4A

3、功率消耗:

a、工作回路功率消耗:交流48V時≤1.5W;交流110V時≤3W;交流220V時≤5.5W

b、啟動回路功耗:沖擊交流電流為4A時≤1.5W,如對沖擊電流有特殊要求訂貨時需注明。

4、繼電器絕緣電阻不小于100Ma。

5、觸點容量:在電壓不超過250V,電流不超過5A產品輸出觸點斷開容量為50W。產品可靠動作及返回5X104,輸出觸點長期允許接通電流為5A。

6、介質強度:在基準條件下,產品各導電部分連在一起,對外露非帶電金屬部分及外殼之間能承受交流50HZ電壓2KV、歷時1min的耐壓試驗而無擊穿或閃絡現象。

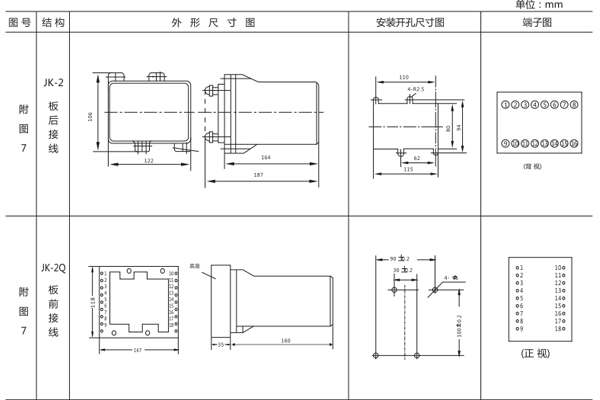

六、JCJ-B沖擊繼電器的開孔尺寸

JCJ-B采用JK-2殼體，如圖所示

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
