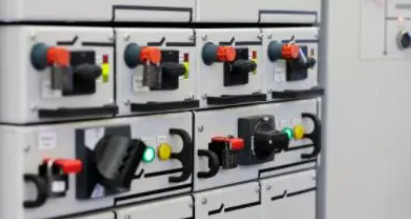

開關柜的工作原理及作用

開關柜是電力系統中常用的一種電氣設備，主要用于控制、保護、測量和配電。其主要工作原理是通過開合開關和配電保護裝置來對電力系統進行控制和保護，保證電力系統的正常運行。以下是開關柜的工作原理及作用：

1. 控制電路：開關柜通過控制電路，對受控電器進行開啟、關閉、檢修和維護等操作。

2. 保護電路：開關柜通過配電保護裝置，對電力系統進行電氣保護，包括過電流、短路、欠電壓、過電壓、接地故障等多種故障類型的保護。

3. 測量電路：開關柜通過電流互感器和電壓互感器等測量電器，對電力系統各種參數進行測量，如電壓、電流、功率因數等。

4. 配電電路：開關柜通過開合開關，對電源進行切換和配電，確保電力系統各個設備的供電。

5. 傳感器部分： 在現代高度自動化的特殊設備中，還可以用傳感器模塊進行精確檢測。

總之，開關柜是電力系統保護和控制的關鍵設備，能夠保證電力系統的正常運行。開關柜配置的功能模塊和傳感器因用途而有所不同，但基本的電氣裝置結構相似，通常由開關、配電裝置、保護和測量裝置等構成。

高壓開關柜的組成

高壓開關柜，是一種用于控制和分配電力板塊的電力設備，由于其具有高壓、大電流、高可靠性、高防護等特點，廣泛應用于電力系統中。高壓開關柜一般由以下組成部分：

1. 開關柜本體：開關柜本體由鋼板制成的外殼、上下部分的固定接線柱、門鎖、安全開關等組成。

2. 斷路器：斷路器是控制電路中電源開門和自動重合閘操作的重要元件，采用磁吸分合的原理來控制電路的分合，具有可靠性高、切斷能力大等優點。

3. 隔離開關：隔離開關在開關柜中主要起到隔離、分離電路的作用，通常與斷路器、負荷開關等配合使用，確保電路的安全性。

4. 負荷開關：負荷開關是用于控制和保護小電流、小容量電設備的開關。它具有小型化、智能化等特點，可實現電流保護、短路保護、過載保護等多種功能。

5. 互感器：互感器是一種用來檢測電力變壓器所產生電磁感應的電器元件，它能將電力系統中的電壓信號、電流

信號等

轉換為小信號，以便進行測量和控制。

6. 電壓、電流互感器：電壓互感器主要是用來測量電力系統中的電壓變化，而電流互感器主要是用來測量電力系統中的電流強度，兩者都是高壓開關柜中必不可少的元器件。

以上是高壓開關柜的主要組成部分，不同類型的開關柜結構和組成也有所不同。

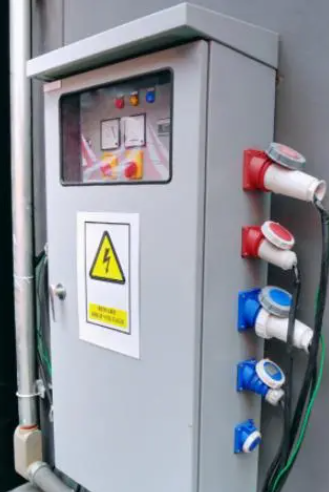

開關柜和配電柜區別

開關柜和配電柜是電力系統中的兩種裝置，雖然它們都是電力配電系統中重要的設備，但在使用目的、安裝位置、功能和特點等方面有所不同。

1. 目的不同：

開關柜主要用于對電力系統進行電氣控制和保護，并將電力系統的電能提供給負載端。開關柜用于將負載電路接入電源，進行過載和短路保護，同時也用于分段控制電力系統。

配電柜則用于對電能進行分配、測量、監控，以及保護電力系統。配電柜安裝在饋線側，主要任務是通過安裝變壓器將高壓電線電能轉變?yōu)榈蛪弘娔?，接通低壓電力網絡。

2. 安裝位置不同：

開關柜通常安裝在發電廠的變電站或用電站內，使變電站或用電站中電氣設備的電氣控制和保護、電能分配可靠快捷，同時也用于分段控制電力系統。

而配電柜通常安裝在

負載

端的用電設備附近。一般為低壓或中壓電力系統的終端電力設備安裝時，配電柜就負責將電能進行分配、監控、測量及保護。

3. 功能不同：

開關柜一般包括電氣控制裝置、電力保護裝置、測量裝置以及控制電纜接口等組件，實現對電機、發電機、開關、線路等的遠距離電氣控制和保護。

配電柜通常包括母線、開關、負載開關、熔斷器、斷路器、保險絲、漏電保護器等組件，實現電能的分配、控制、保護和監控等功能。

4. 特點不同：

開關柜具有較強的短路脫扣能力和負載切換能力，因此需要具備電氣保護功能，所以它的動作速度非?？?，遇到故障時可以迅速脫扣以保護電力設備的安全。

配電柜在設計時應該考慮到電氣分配順序、電路選用、以及高可靠性的母線等特點，以便于滿足各種復雜的配電要求。同時，配電柜也需要考慮到其可靠性和安全性等方面的要求，在保證電路連通性的同時，也要保證電源正常、安全和穩定。

因此，開關柜和配電柜雖然在電力配電系統中屬于兩種不同的裝置，但它們都具有各自特定的功能和應用范圍，可以互相協同配合，形成完整的電氣配電系統。
